目前位置:燃料電池測試設備 / Multi Channel

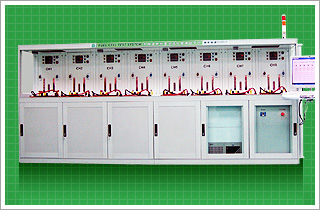

Multi Channel 多 頻 道 燃 料 電 池 測 試 設 備

 本設備是專門為產業界生產的燃料電池所需的測試設備
 本機台可量身訂做2個或2個以上及多個頻道的燃料電池測試設備或是MEA活化設備

優 點

•各頻道獨立操作
•模組化設計
•由一台中央電腦控制整組機器,
•整合所有機台管路及線路,安裝容易
•用於多組電池需要量測時最好的幫手
•來源端氣體監控系統(Life time test)
•各channel各自獨立,可依客戶需搭配不同瓦數 e-load
•多重安全機制,超溫保護、過電流、低電壓保護
•電子負載器E-load具有CE(CONFORMITE EUROPEENNE)
 認證
•質量流量計 MFC具有CE(CONFORMITE EUROPEENNE)認證
•溫控器具有CE(CONFORMITE EUROPEENNE) 認證
•緊急開關 e-stop
•全中文介面,讓使用者方便上手
•Usb介面
•使用輸入電源:AC 110V / 60Hz
•不佔用大空間
•價格優惠

產品瀏覽:

基本規格

尺  寸  依不同channel數量會有改變
圖裝顏色  象牙白 / 鐵灰色
電  源  110V AC單向 60Hz
重  量  約120Kg / Channel

電子負載系統 (Load Bank)

900w ~ 3.6Kw (900w、1.2Kw、3.6Kw)擇一選擇
具有 C.C mode、 C.V mode
 CC mode Accuracy:0.2% (setting + range)
 CV Mode Accuracy:0.1% (setting + range)
電子負載機機框(Main Frame)依EIA RS-310-C之規範
可執行OCP、OPP測試
4位半之數位電壓、電流以及功率錶
於短路測試時可設定短路時間
電壓極性顯示可設成正值(+)或負值(-)
過電壓、電流、功率、溫度保護

氣體處理系統 (Gas Handling System)

•Anode:H2
•Cathode:O2 / Air
•Purge:N2
•氣體流量控制由 MFC (Mass Flow Controller) 控制 Flow accuracy: ± 0.8 % F.S.
•採用氣體箱設計,箱體依EIA RS-310-C之規範,高度使用10U,具備前後面板。
•氣體箱內所有管線與管件均使用SS316不袗材質及鐵氟龍軟管。
•機台後方提供4個1/4”標準接頭用以連接H2 、O2、Air、N2等氣體來源。
•陰、陽極氣體與氮氣之供應切換使用電磁閥,其不受電狀態採用Fail Safe設計,即N2 Purge狀態。

增濕器 (Humidifier)

•Humidifier Type:Bubbler Type
•材質:SUS 316 Stainless steel
•Tank 抗壓:7 Kgf/cm²
•液位顯示於機台前方,方便觀察增濕瓶內水位
•加熱帶 Line heater 可保持增濕瓶後至電池端氣體溫度,具有溫控與保溫設計。
•補水方式:高壓瓶手動補水(自動補水)

溫度控制 (Temperature Controller)

•精度:±3%
•Sensor Type:K Type Thermocouple
•具有超溫保護,及防呆設計
•可控制陰、陽兩極增濕瓶加熱,加熱帶 2組及電池加熱片 1組(2片)

警 示 燈

•各channel皆有獨立顯示警示燈號(紅,綠)
•機台上方亦有機台異常顯示燈(綠,紅,黃)

氣体來源壓力監測

•氣體來源不足時,會自動提出警訊,或是自動更換氣體來源

軟體功能 (Software)

1.監控電子負載機,具定電流與定電壓控制模式與讀取電流、電壓值並同步顯示於螢幕上。
2.監控MFC,且可控制與讀取氣體流量並顯示於螢幕上,氣體流量可依負載電流而調整。
3.數據擷取速率:1 scan/sec。
4.可以執行電池壽命測試(電流、電壓、功率 vs. 時間)。
5.可以執行電池塔弗測試(Tafel Test, I-V curve)。
6.DSS(Daily Startup Shutdown)
7.圖表化顯示,數據一目了然
8.全中文 / 全英文 化介面,操作者方面學習使用
9.在Windows下操作,人機介面包含:按鈕、滑軌、上下調整鍵、選單、繪圖控制、對話框、多視窗顯示等,可利用滑鼠與
 鍵盤分別或同時操控軟體程式。

選購設備

1.手調式背壓閥Maximum Backpressure 150psig 含背壓顯示表及外接式集水器(Water Trap)
2.數位式背壓閥Maximum Backpressure 150psig 含背壓顯示表及外接式集水器(Water Trap)
3.增濕瓶可選購自動補水裝置
